tagliatrice di lunghezza di 8mm palo leggero taglio e taglio di Q235A alla linea di lunghezza

tagliatrice di lunghezza di 8mm palo leggero taglio e taglio di Q235A alla linea di lunghezza
8mm Light Pole Length Cutting Machine Q235A Slitting And Cut To Length Line
tagliatrice di lunghezza di 8mm palo leggero taglio e taglio di Q235A alla linea di lunghezza tagliatrice di lunghezza di 8mm palo leggero taglio e taglio di Q235A alla linea di lunghezza

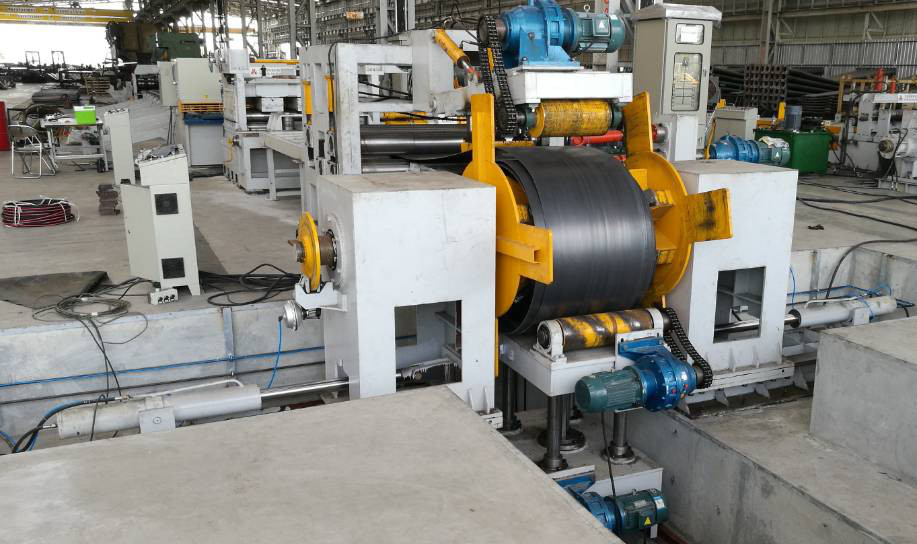

Grande immagine :  tagliatrice di lunghezza di 8mm palo leggero taglio e taglio di Q235A alla linea di lunghezza

Dettagli:
Luogo di origine: Wuxi, Cina
Marca: CMC
Numero di modello: CTLA8X800
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: according to the machine requirement
Imballaggi particolari: Adatto a trasporto del contenitore
Tempi di consegna: secondo il requisito della macchina
Termini di pagamento: Franco fabbrica/CATENA DELL'OROLOGIO SCHANG-HAI CIF
Capacità di alimentazione: Accordo del requisito
Servizio di assistenza al cliente: Invieremo l'ingegnere all'officina del cliente ad installazione, incaricando e daremo l'addestrament

tagliatrice di lunghezza di 8mm palo leggero taglio e taglio di Q235A alla linea di lunghezza

descrizione
nome: tagli alla linea di lunghezza Caratteristica: Completamente automatico
Applicazione: per il materiale del palo leggero Materiale: Q235A, acciaio dolce laminato a caldo
Spessore materiale: 3mm-8mm Larghezza materiale: 800-1800mm
Evidenziare:

tagliatrice di lunghezza di 8mm

,

Tagliatrice di lunghezza di palo leggero

,

Taglio e taglio di Q235A alla linea di lunghezza



Tagli alla linea di lunghezza per il modello CTLA8x1800 di palo leggero



(Tipo completamente automatico, un livellamento di 4 disposizioni)



Parametro tecnico

  • Spessore di materiale: 3mm-8mm per l'acciaio dolce laminato a caldo di Q235A (Q345=6mm,), (ST52=6mm)
  •
  • Larghezza di materiale: 800-1800mm
  • Peso della bobina d'acciaio: 30 tonnellate massime
  • Diametro interno della bobina d'acciaio: Φ508mm-Φ760mm
  • Livellamento della velocità: 5 - 15m/min
  • Numero di livellamento dei rulli: 13
  •
  • Livellamento del diametro dei rulli: 144mm
  • Livellamento della distanza del rullo: 150mm
  •
  • Livellamento del materiale del rullo: GCr15
  •
  • Livellamento della durezza del rullo: HRC55-58
  •
  • Dispositivo di alimentazione di Supporing: 3 unità
  •
  • Diametro del rullo di sostegno: 150mm
  • Gamma di lunghezza per la scala: requisiti d'accordo di 2000~12000mm
  • Tolleranza della lunghezza di taglio: ±15mm (base sul piatto di lunghezza di 8m)
  • Potere di livellamento principale del motore: 45kw, 960RPM
  • Capacità di macchina di taglio: 8mmx2500mm
  • Angolo di taglio di rotazione della macchina: Massimo 1,5 gradi.
  •
  • doppio bordo ed affusolare taglio della velocità 15 m/min.
  • Potere del motore principale per 11kw di taglio
  • Velocità muoventesi del carrello: 15m/min, regolabile
  • Taglio del materiale della lama: H13k
  • Taglio del diametro della lama: 310mm
  • affusoli il taglio del diametro del rotolo di presa: 310mm
  • Larghezza interna massima di doppia unità di taglio: 1800mm
  • Larghezza interna massima di conicità che fende unità: 2400mm
  • area di larghezza per la macchina: circa 7000mm

Caratteristiche private:

Il tipo completamente automatico, se la giusta larghezza ottenuta per il palo, CNC di lunghezza controllasse, affusola il taglio con l'automazione, piatto della conicità che scarica e che impila il sistema automatico.

Con il doppio bordo a lama della raschiatura due che fendono unità e la conicità che fende unità.

(Nota: sistema d'impilamento automatico per il piatto meno poi 6mm, piatto di palo leggero)



Applicazione:

È per il materiale del palo leggero che si svolge, livellante, tagliente, fendente del bordo della raschiatura e processo di taglio della conicità, per ottenere una piccola larghezza laterale, un piatto d'acciaio di grande larghezza del lato.



Dettaglio del dispositivo



1. Automobile di carico del carrello della bobina d'acciaio

Su e giù: Idraulico

Muoversi orizzontale: motorizzato



2. Tipo a doppia testa idraulico decoiler dell'ombrello:

Compreso: unità destra e sinistra,

con il freno che danno la tensione di rotazione dell'asse.

Aperto e vicino: Idraulico





3. Pressa idraulica e guidare, dispositivo idraulico della pala-testa, pizzicante dispositivo

È composto di telaio, dispositivo idraulico di guida e di pressatura, dispositivo capo della pala idraulica, rullo di presa e sistema del driver del motore, ecc.

  • Dispositivo idraulico di guida e di pressatura:

Ciò è composta di braccio premente e guidante idraulico, pressatura e ruota guidante, trasmissione, motore, ecc.

  • Dispositivo capo della pala idraulica:

Ciò è composta di dispositivo idraulico di contrazione del piatto della pala, spendendo il piatto, il dispositivo idraulico, ecc.

  • Dispositivo idraulico di pizzico

È composto di scorrevole, di 2 rulli di pressione, di dispositivo idraulico di pizzico, di telaio, ecc.

  • Parte di potere del dispositivo idraulico di pizzico

Ciò è composta di motore a corrente alternata, trasmissione, un gruppo di fuso e si collega, sopportando il supporto, un giunto universale, ecc.





4. Worktable di rotolamento medio di modo



5. Dispositivo di guida

È composto di telaio di cooperativa, piatto piano mobile, dispositivo di regolazione guidante, ruota magra verticale.





6. Livellamento dell'unità: (tipo posto quattro)

Ciò è l'attrezzatura del centro di questa linea che si è divisa nella parte di potere e nel divisorio ospite.

La parte di potere è composta di supporto di potere, rallentatore, motore regolabile della velocità di CA, gabinetto elettrico di CA (driver del motore di frequenza di CA), accoppiamento, caso di distribuzione di potere, ruota della cinghia, cinghia, giunto universale e freno di YWZ, ecc.

La parte ospite è composta di fondo-supporto, struttura, nell'ambito del supporto dell'asse, facendo scorrere il supporto dell'asse, livellante il rullo, struttura sostenente superiore, il supporto sostenente variabile della ruota, la ruota sostenente, sollevamento elettrico ed il meccanismo di pressatura, accompagna di 2 pc di pressatura del motore, manuali lubrifica la pompa.

Caratteristica di questa macchina:

Ha adottato il caso di distribuzione di potere, ogni rullo di livellamento è collegato con collegarsi universale, il rullo di livellamento variabile è entrambe l'attivo, la velocità lineare è consistenza, in modo dagli attriti fra la superficie del rullo ed il piatto diminuiranno, in grado di richiamare il livellamento dell'efficienza.

Ci sono due insiemi del rullo riguardante entrambi i lati del livellamento dell'asse, un insieme dell'aereo che spinge il cuscinetto utilizzato a fare diminuire gli attriti ed impedire assiale librating, in grado di richiamare l'efficienza.

Due gruppi di ruota sostenente è installato dalla macchina in cui potrebbe regolare su e giù anteriore-e indietro dai lati. Ha usato per sostenere la durezza principale del rullo di aumento e del rullo e per richiamare il livellamento dell'efficienza. La relazione della ruota sostenente è sigillata in grado di impedire le scorie dell'ossido che prendparteono al cuscinetto.

La macchina è di adottare l'ingranaggio a vite e barretta del verme, grande torsione sulla regolazione del potere premente di decelerazione e premente, pesante bipolare, potrebbe individualmente e contemporaneamente regolato al sollevamento ed a comprimere e micro-adeguamento manuale fissato.

Il livellamento del rullo è metà di induzione che estigue, livello più profondo di frequenza, in grado di evitare bruciare il cuscinetto quando olio di a corto di e potrebbe più lungamente la vita della macchina.

Il livellamento della macchina ospite è di adottare la fornitura di petrolio centralizzata che potrebbe facilmente funzionamento. Le componenti importanti stanno vibrando dal vibratore avanzato in patria che potrebbe demolendo lo sforzo e riducendo il piegamento. Il motore è motore regolabile della velocità a corrente continua, accompagna del vassoio per anime di Eurotherm che potrebbe riducendo il tempo di frenaggio e di sollevamento (quelle comuni del freno più brevi due terzi di volta) e richiamare il livellamento dell'efficienza.



7. Tipo girante tagliatrice:

Compreso: Taglio idraulico Q12Y-6*2000 del fascio dell'oscillazione.

Il taglio può essere girato 3 gradi da essere adatti a taglio del piatto di palo leggero.

Dopo la tosatura, il piatto sarà parallelogramma, questo modo riduce lo spreco materiale ed essere facile per il processo seguente di fabbricazione del palo leggero



8. Tabella di supporto + carrello di lunghezza di Palo, con il dispositivo di automazione:

C'è un carrello nella parte anteriore di doppio bordo che fende l'unità. È per controllo il taglio diritto e dimensione del piatto di rettangolo. Da cambiamento la posizione del tappo sul carrello per controllare la dimensione del piatto di rettangolo.

Il carrello con l'azionamento motorizzato, può muoversi verso la giusta posizione sulla tavola che concilia la lunghezza del piatto di palo.

Il rullo della tavola con l'azionamento motorizzato, quando il rullo si tuffa dal motore, il piatto può muoversi verso l'unità di taglio e nessun bisogno spinge manualmente il piatto. Ogni rullo con la frizione pneumatica, può essere ha guidato dal motore ed il sistema a catena, anche può muovere manualmente il piatto per la regolazione del piatto.

Sia sul carrello che nel bordo anteriore che fende l'unità, c'è dispositivo pneumatico affinchè la piastra di pressione smetta di ottenere la giusta dimensione del piatto di rettangolo.



9. Dispositivo di aumento del piatto.

Questo dispositivo include il cilindro pneumatico due e può essere mosso verso posizione differente che concilia la lunghezza del piatto.

Quando il piatto raggiungere la parte anteriore di taglio dell'unità, piatto sarà bloccato, questo dispositivo aumenterà il piatto, affinché il carrello possa premere e muovere il piatto.

  • Doppio bordo che fende unità.

La doppia macchina di taglio del bordo è bassa per principio di taglio di rotolamento tagliare la lamiera di acciaio.

È per il taglio del bordo della raschiatura del piatto d'acciaio laminato a caldo per ottenere la larghezza esatta per il palo leggero.

Compreso: due rulli di presa di paia, motore, trasmissione, quattro lame

Su e giù due rulli a vite, con 2 paia di taglio della lama.

i rulli a vite è facili per registrare la lama di taglio a tutta la posizione per ottenere il taglio della qualunque dimensione del piatto.



tabella di supporto + carrello di lunghezza 11.Pole, con il dispositivo di automazione:

C'è un carrello nella parte anteriore dell'unità di taglio. È per controllo il grado di taglio della conicità. Da cambiamento la posizione del tappo sul carrello per controllare il tasso di taglio della conicità.

Il carrello con l'azionamento motorizzato, può muoversi verso la giusta posizione sulla tavola che concilia la lunghezza del piatto di palo. E premi il piatto per ottenere a piatto giusto la direzione commovente.

Il rullo della tavola con l'azionamento motorizzato, quando il rullo si tuffa dal motore, il piatto può muoversi verso l'unità di taglio e nessun bisogno spinge manualmente il piatto. Ogni rullo con la frizione pneumatica, può essere ha guidato dal motore ed il sistema a catena, anche può muovere manualmente il piatto per la regolazione del piatto.

Sia sul carrello che nella conicità anteriore che fende l'unità, ci sono dispositivi pneumatici affinchè la piastra di pressione smettano di ottenere il giusto angolo di taglio della conicità.



12. Dispositivo di aumento del piatto.

Questo dispositivo include il cilindro pneumatico due e può essere mosso verso posizione differente che concilia la lunghezza del piatto.

Quando il piatto raggiungere la parte anteriore di taglio dell'unità, piatto sarà bloccato, questo dispositivo aumenterà il piatto, affinché il carrello possa premere e muovere il piatto.



13. Conicità che fende unità

La macchina di taglio della conicità è bassa per principio di taglio di rotolamento tagliare la lamiera di acciaio. Ed ottenga il piatto del trapezio con determinato tasso della conicità.

Compreso: due rulli di presa di paia, rulli alti ed inferiori del motore, della trasmissione, di presa, due lame,

Su e giù due rulli a vite, con uno accoppia di taglio della lama.

i rulli a vite è facili per registrare la lama di taglio a tutta la posizione per ottenere il taglio della qualunque dimensione del piatto.



14. Tipo tavola della palla di sostegno per il piatto finito della conicità



15. Piatto della conicità che scarica e che impila sistema automatico

Ci sono due rulli di presa pneumatici. Il rullo di presa inferiore è con l'azionamento motorizzato, quando il rullo si tuffa dal motore, il piatto della conicità può muoversi verso lontano dal taglio dell'unità. Quando il piatto ha smesso di muoversi, il rullo alto aumenterà e darà lo spazio per lo scarico del piatto.

Sotto la tavola, questo è un dispositivo di scarico pneumatico di 12 unità. Possono aumentare dalla metà della tavola, poi due pezzi affusolano il piatto faranno scorrere ad entrambi i lati che impilano il supporto.



16. Sistema elettrico:

Tavola di controllo centrale.

Per il doppio bordo che fende ed affusolare il taglio, anche lo SpA, invertitore del driver di CA ha la caratteristica della risposta rapida e di buona attività, che può efficacemente controllare la velocità di marcia del carrello.



Circuito idraulico 17:

Potenza idraulica 25L/min

Compreso: stazione idraulica, valvole, serbatoio dell'olio, tubo unito e molle, tubo duro ecc



18. Sistema pneumatico:

Per la frizione della tavola e del carrello, aumentare del piatto, il dispositivo di scarico ecc. del piatto.



19.Option:

Unità di livellamento supplementare dopo il taglio della conicità.

Riduca la tensione del piatto d'acciaio e facile per il processo seguente.

(questa unità adatta a piatto di spessore meno poi 6mm per il palo di iluminazione pubblica)



20. Opzione: Sistema offline del piatto

(Dopo che il piatto è stato tagliato alla lunghezza, il sistema può muovere il piatto per parteggiare della macchina.)
