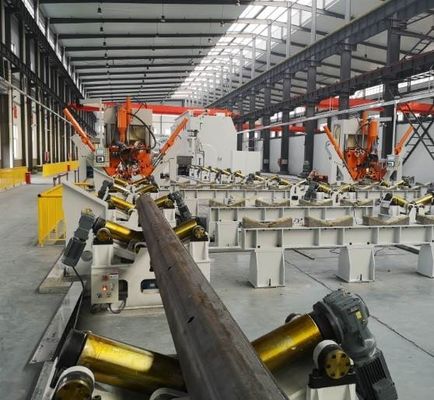

500mm 12000mm palo leggero hanno chiuso la saldatrice per 5G la comunicazione Palo

500mm 12000mm palo leggero hanno chiuso la saldatrice per 5G la comunicazione Palo
500mm 12000mm palo leggero hanno chiuso la saldatrice per 5G la comunicazione Palo 500mm 12000mm palo leggero hanno chiuso la saldatrice per 5G la comunicazione Palo

Grande immagine :  500mm 12000mm palo leggero hanno chiuso la saldatrice per 5G la comunicazione Palo

Dettagli:
Luogo di origine: WUXI, CINA
Marca: CMC
Numero di modello: HM500/12000
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1set
Prezzo: as per negotiation, USD,EURO,RMB are acceptable
Imballaggi particolari: smontaggio, nudo, adatto a trasporto del contenitore
Tempi di consegna: 60~90days
Capacità di alimentazione: secondo la quantità della macchina

500mm 12000mm palo leggero hanno chiuso la saldatrice per 5G la comunicazione Palo

descrizione
Evidenziare:

saldatrice chiusa del palo leggero di 12000mm

,

saldatrice chiusa del palo leggero di 500mm

,

palo di luce 5G che fa macchina



MACCHINA di CNC 5G PALO SHUT-WELDING

MODELLO: HM500/12000

Progettazione per unipolare, highmast, palo 5G



Tipo del rullo

Speciale progettato per il palo del highmast e unipolare, palo di comunicazione 5G ed il palo di iluminazione pubblica normale

Norma: Gamma del diametro: 200~500mm, spessore: 4~12mm, lunghezza: 12m

Opzione: Gamma del diametro: 60~500mm, spessore: 3~12mm, lunghezza: 12m

Il singolo cavo del singolo arco standard ha sommerso la macchina della saldatura ad arco





Campo di applicazione:

Campo di applicazione: adatto a saldatura di chiusura automatica longitudinale del grande di lunghezza palo di dimensione media, come il palo 5G, il palo del highmast e unipolare ed il palo di iluminazione pubblica normale



Questa macchina è solitamente adatta a saldare il palo poligonale e conico di dimensione media, particolarmente adatto a palo che ha soltanto una cucitura. È una linea di saldatura automatica. Il carrello è fornito di motore regolabile della velocità, che può tirare il palo per muoversi. Il cilindro idraulico fa la ruota di pressione stringere il palo e saldare allo stesso tempo.





Caratteristiche private:

1.CNC l'adeguamento automatico, sistema di CNC, con il cambiamento del diametro del palo, regola automaticamente la pressione, automaticamente regola la posizione del piede del presser, automaticamente partita la velocità di alimentazione e la posizione, tiene sempre la cucitura di saldatura nello stato chiuso, per assicurare la saldatura regolare.



2. in base alla qualificazione del processo precedente, dopo la saldatura, non c'è torsione della saldatura del palo e non c'è necessità per il personale di sollevare e torcere la barretta alla parte posteriore della macchina per concentrarsi la saldatura.



3.The che guida il palo è controllato dalla conversione di frequenza, con la funzione elettrica di arresto del freno per assicurare la stabilità della testa e la saldatura della coda, questo sistema può saldare il palo dalla piccola estremità ad area completa di conclusione inferiore ed a quasi nessuna lunghezza sinistra da saldatura. Questo modo è ridotto il funzionamento manuale del processo seguente.



il numero 4.The di pressione del rullo è 3 insiemi, il vantaggio è di ridurre la pressione del rullo alla superficie del palo e riduce il graffio sulla superficie. È adatto a produzione del palo ottagonale, del palo poligonale e del palo conico. Può essere diametro o conico uguale.



5.The che spinge il tipo carrello con la funzione posteriore di ritorno veloce motorizzata, nessun operatore di bisogno per respingere manualmente e riduce l'intensità di lavoro degli operatori.



carrello di spinta della parte posteriore 6.The con il dispositivo di serraggio pneumatico, è semplice e velocemente rispetto alla pressione manuale.



   7.The che scarica il lato è tipo del rullo, che è conveniente per il carico e scaricare ed è tendente realizzare l'automazione a monte e a valle dei materiali. Il caricamento e scaricare possono essere dallo stesso lato per incitare l'operatore ad evitare il movimento interurbano. L'operatore deve soltanto lavorare nella posizione della macchina ospite, che notevolmente riduce l'intensità di lavoro.



   8.The auto-ha sviluppato la pressione di olio ed il sistema di sincronizzazione di controllo riduce i requisiti del palo, facenti il palo dopo la saldatura arrotondato e più di meno deforme.



   9.Operator: 1 persona.



  scaffale del rullo 10.Unloading, 5 insiemi (adatti a palo di 12,14m)



  11. secondo la disposizione dell'officina del compratore, le macchine con differenti direzioni di lavoro possono essere fornite



  12.For l'esigenza particolare dei clienti, macchina può essere destinato e fabbricato specialmente per incontrare i pali differenti dappertutto



  13.Through la macchina fotografica installata sulla testa della macchina, la cucitura di saldatura è riflesso sullo schermo del pannello di controllo principale, rendente l'inseguimento della cucitura di saldatura semplice e facile e la riduzione dell'intensità di lavoro dell'operatore per il controllo della saldatura.

500mm 12000mm palo leggero hanno chiuso la saldatrice per 5G la comunicazione Palo 0 500mm 12000mm palo leggero hanno chiuso la saldatrice per 5G la comunicazione Palo 1



  14.Option: Gamma del diametro: 60~500mm, spessore: 3~12mm, lunghezza: 12mm





La macchina consiste di seguenti parti:

1. Worktable lungo per muoversi del carrello

2. Struttura principale del cavalletto

3. Sistema di azionamento del carrello

4. Scaricando lo scaffale del rullo, 5 insiemi (adatti a palo di 12,14m)

5. Parte di pressione idraulica (compresa pressione dei rulli e adatta a palo di dimensione media)

6. Sistema della saldatura ad arco sommersa, con il sistema d'alimentazione del cavo

7. Sistema di recupero di cambiamento continuo

8. Circuito idraulico

9. sistema di controllo

10. Macchina fotografica, sistema di controllo di saldatura della cucitura

11. Premendo rullo, conformemente ai requisiti del palo del cliente.

   Con 1 metta adatto ad alto albero unipolare, muffa del palo 5G.

   Facoltativo: 1 insieme adatto a pali di iluminazione pubblica normali, un diametro minimo di 60mm (pali rotondi e palo conico)

   Facoltativo: 1 ha messo adatto a pali di iluminazione pubblica normali, un diametro minimo di 60mm (palo ottagonale)

   Facoltativo: Un insieme dei dispositivi di serraggio posteriori adatti a pali di iluminazione pubblica normali. (Include un piccolo attrezzo, adatto per i pali con la lunghezza molto breve, quali 1~2 metri di braccio di lunghezza)

Parametro tecnico
1 Diametro del palo

norma di 200-500mm

opzione di 60~500mm

2 Lunghezza del Worktable 12000 millimetri
3 Spessore del palo

3~12mm, Q235, Q345

(Diametro di raduno 100, spessore di 6mm, incontrano il diametro 80, lo spessore di 5.5mm)

4 Pressione della quantità dei piedi 3 unità.
5 Potere del motore della pompa di olio 4+4 CHILOWATT
6 Potere mobile del motore 4KW. Velocità regolabile
7 Colpo premente verticale 500mm
8 Altezza di funzionamento La distanza dall'angolo inferiore del palo alla terra: 850mm
9 Saldatrice

1000A, saldatura ad arco sommersa

Configurazione standard: Singolo cavo del singolo arco,

10 Diametro di cavo della saldatura 2mm, 3.2mm, diametro di cavo di saldatura sono conforme allo spessore dei pali.
11 Velocità di saldatura

regolabile stepless 0.8~3.0m/min

Nota: spessore differente, velocità differente)

12 Velocità di avanzamento della saldatura 80%
13 Componenti elettriche Schneider (marca francese)
14 Sistema SpA di CNC Siemens (marca della Germania)
15 Marca della saldatrice HUAYUAN, marca cinese
16 Peso 8 tonnellate
17 Dimensioni 27000x3500x4500 millimetro (LXWXH)
