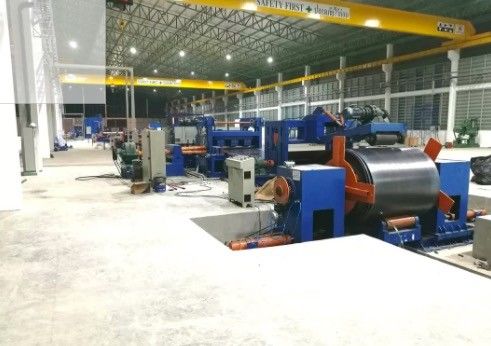

Linea di produzione di EC6x1600 12000mm palo leggero

Linea di produzione del palo di luce EC6x1600/tagliatrice per il palo leggero 12000mm

Dettaglio rapido:

Descrizione:

Parametro tecnico

1. Spessore di materiale: 2mm-6.0mm per l'acciaio dolce laminato a caldo di Q235A

2. Larghezza di materiale: 800-1600mm

3. Peso della bobina d'acciaio: 15 tonnellate massime

4. Diametro interno della bobina d'acciaio: Φ500mm-Φ750mm

5. Livellamento della velocità: 5 - 15m/min

6. Numero di livellamento dei rulli: 13

7. Livellamento del diametro dei rulli: 130mm

8. Gamma di lunghezza per la scala: requirments d'accordo di 2000~12000mm.

10. Tolleranza della lunghezza di taglio: ±15mm (base sul piatto di lunghezza di 8m)

11. Potere di livellamento principale del motore: 37kw (totale circa 57KW)

12. area di larghezza per la macchina: circa 7000mm

Applicazione:

È per il materiale del palo leggero che si svolge, livellante, tagliente, fendente del bordo della raschiatura e processo di taglio della conicità, per ottenere una piccola larghezza laterale, un piatto d'acciaio di grande larghezza del lato.

Specifiche

1. Automobile di carico del carrello della bobina d'acciaio:

Su e giù: Idraulico

Muoversi orizzontale: motorizzato

Peso di Max.loading: 15Tons

2. Tipo a doppia testa idraulico decoiler dell'ombrello:

Compreso: Motorizzato ripaghi, vada in automobile, riduttore,

Il sistema a catena prende lo spostamento per girare. La direzione di rotazione può essere in senso orario e unclockwise.

Aperto e vicino: Idraulico

Peso di Max.loading: 15Tons

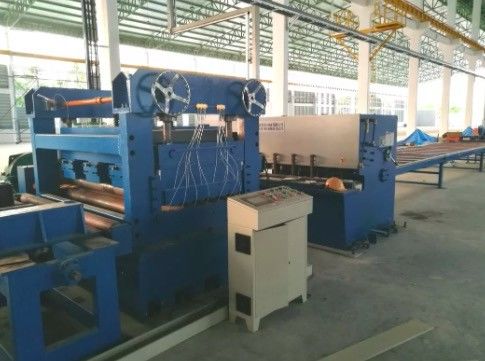

3. Livellamento dell'unità: (tipo posto due),

Un livellatore di due rulli di strato,

13 rulli, compreso 2 rulli di alimentazione, 11 rullo di livellamento

Livellamento del materiale del rullo: 42Cr. diametro: 130mm, SE estiguuto

Due strati che livellano i rulli, vite senza fine dell'azionamento del motore per regolare sul movimento di strato su e giù.

Il sistema di trasmissione include il motore regolabile della velocità, riduttore ecc.

I rulli di alimentazione movimento up/down è con idraulico.

L'unità è con systeml guidante

misurazione di lunghezza

La lunghezza che conta il codificatore è installata sul rullo

4, tagliando (taglierina manuale del plasma pronta dal cliente)

5. Doppio bordo che fende unità.

È per il taglio del bordo della raschiatura del piatto d'acciaio laminato a caldo per ottenere la larghezza esatta per il palo leggero.

È basso per principio di taglio di rotolamento tagliare la lamiera di acciaio. C'è un carrello nella parte anteriore dell'unità di taglio. È per controllo il taglio diritto. Da cambiamento la posizione della lama di taglio per ottenere a dimensione differente del franco di larghezza differente lo strato del palo leggero.

Compreso:

Tabella di supporto con la ferrovia

Pressione del carrello dello strato, un pezzo solo

Le doppie lame scrivono il bordo a macchina che fende l'unità con il motore e la trasmissione.

6. Conicità che fende unità

La macchina di taglio della conicità è bassa per principio di taglio di rotolamento tagliare la lamiera di acciaio. C'è un carrello nella parte anteriore dell'unità di taglio. È per controllo il grado di taglio della conicità. Da cambiamento la posizione del tappo sul carrello per controllare il tasso di taglio della conicità.

Compreso:

Tabella di supporto con la ferrovia

Pressione del carrello dello strato, un pezzo solo

Le singole lame scrivono il bordo a macchina che fende l'unità con il motore e la trasmissione.

7. Tipo tavola della palla di sostegno per lo strato finito della conicità

8. Sistema elettrico:

Tavola di controllo centrale.

Lo SpA, invertitore del driver di CA ha la caratteristica della risposta rapida e di buona attività, che può efficacemente controllare l'accuratezza e la velocità di marcia di misurazione.

9. Circuito idraulico:

Potenza idraulica 25L/min

Compreso: stazione idraulica, valvole, serbatoio dell'olio, tubo unito e molle, tubo duro ecc.

Che cosa è la differenza con il nostro taglio standard alla lunghezza ed a quella economica?

Rispetto al taglio standard alla lunghezza, il tipo economico non ha 1) dispositivo idraulico di guidare-pressatura, della pala-testa, di pizzico e di alimentazione

L'utente deve usare la gru per sollevare e la cooperativa la testa dello strato all'unità di livellamento

2) macchina di taglio del fascio idraulico dell'oscillazione: QC12Y-6X2000

L'utente deve utilizzare la macchina manuale della taglierina del plasma per tagliare lo strato.

Comunicazione con i clienti

: Come al formato con una piccola larghezza laterale e ad uno grande strato laterale di larghezza da questa macchina?

B: In primo luogo, c'è un doppio bordo che fende l'unità, è per il taglio del bordo della raschiatura del piatto d'acciaio laminato a caldo per ottenere la larghezza esatta per il palo leggero e poi possiamo usare la nostra conicità che fende l'unità per tagliare la lamiera di acciaio in 2 pezzi con uno del lato uno e piccolo più grande strato laterale. C'è un carrello nella parte anteriore dell'unità di taglio. È per controllo il grado di taglio della conicità. Da cambiamento la posizione del tappo sul carrello per controllare il tasso di taglio della conicità.

: Quanti modelli ci fanno hanno per il taglio alla lunghezza?

B: Abbiamo tre generi, 6X1600-12meters (la lunghezza di taglio massima è 12meters), 6X1600-14 metri (14 metri massimi) e 6X1600-16 metri (16 metri massimi)

: Quanto tempo è il vostro periodo di garanzia di qualità

Un anno. E quando la macchina arriva all'officina del cliente, invieremo l'ingegnere ad incaricare la macchina e daremo la formazione. Ma anche, il cliente può lasciare il loro ingegnere alla nostra officina studiare prima della consegna.
