Dettagli:
|
| Luogo d'origine:: | Wuxi, Cina | Tensione: | 380V 50Hz 3Phases |
|---|---|---|---|
| Marca commerciale:: | CMC | Nome di prodotto:: | Rullo della guardavia di due onde che forma macchina |
| Tipo delle mattonelle:: | Acciaio | Video uscente-ispezione:: | Fornito |
| Evidenziare: | rotolo della guardavia di 476mm che forma macchina,rotolo della guardavia 20.7KW che forma macchina |
||
Parametri della macchina di I.Basic
Materiale: Lamiera galvanizzato Q345B
Spessore: 2.5~3.0mm
Larghezza: 450-476mm
Peso: 65KG
Specifiche dei prodotti
Prodotto: disegno del sottoprodotto
Larghezza del prodotto: ± 5mm di 310mm
Altezza del prodotto: ± 5mm di 81mm
Specifiche di prodotto
Formazione del metodo: Formazione Cold roll
Velocità di produzione: ≤10m/min
Direzione d'alimentazione: alimentazione sinistra
Tensione principale: 380V, 50Hz
Potere totale dell'unità: circa 20.7KW
Cuscinetto dell'albero motore: 6026
Ascensore di Turbo: SWL10-3/23-FU3
Motore dell'impulso principale: YVP180M-4-15
Riduttore: ZQ500-48.57
Materiale del Wallboard: A3
Materiale dell'asse: 40
Materiale della muffa: Gcr15

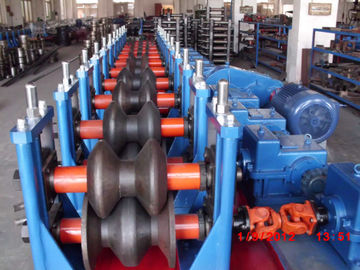

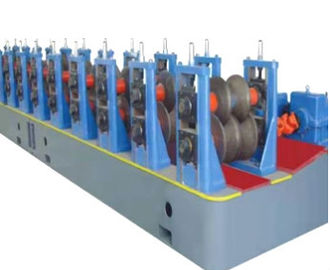

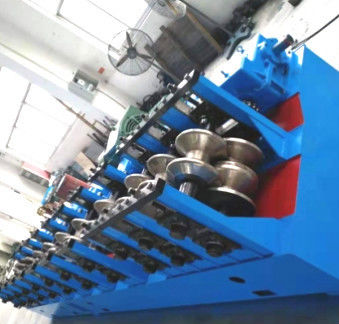

II.Overview della struttura dell'attrezzatura
La struttura di attrezzatura è elaborata dal piatto d'acciaio A3, dopo il trattamento invecchiante, una struttura di 3 rulli, 1 superiore e 2 più bassi, il rullo più basso adotta una struttura fissa, il rullo superiore adotta l'adeguamento del movimento del cursore e 3 insiemi dell'azionamento del contenitore di turbina sono determinati dal motore per regolare il superiore e più basso il contenitore di turbina è collegato da una biella per assicurare la sincronizzazione di 3 insiemi delle scatole ed i 3 piatti di parete indipendenti sono collegati da un'asse per assicurare il parallelismo della macchina di tutto. Il diametro dell'asse di rullo è 110mm. Ci sono due insiemi delle muffe sui left and right, su uno per l'arco interno e su uno per l'arco esterno e su un insieme del motore principale 15KW. È guidato da un riduttore ZQ500, che guida le assi più basse destre e sinistre tramite gli ingranaggi. Il modulo dell'ingranaggio è 10m, uno per ciascuno destro e sinistro. Il prodotto è elaborato tramite la console dell'operazione.
Lista di controllo di configurazione di III.Equipment
|
No |
Nome di parte |
Quantità |
| 1 |
Formazione della muffa |
Un insieme delle muffe da ogni lato |
| 2 |
motore di azionamento 15KW |
1Set |
| 3 |
Formazione dell'asse della muffa |
3Sets |
| 4 |
Ascensore di Turbo |
3Sets |
| 5 |
Motore di azionamento di sollevamento |
1Set |
| 6 |
Riduttore ZQ500 |
1Set |
| 7 |
Console elettrica |
1Set |
| 8 |
Bullone d'ancoraggio dell'attrezzatura |
1Set |
Servizio di IV.Our
· Il campione è disponibile e libero.
·
· Effettueremo la consegna delle merci i 15-30 giorni dopo che ottengono il deposito.
·
· Tutte le nostre merci sono con il migliori prezzo e prezzo ragionevole.
·
· Possiamo effettuare la consegna dal mare, da aria o esprimere.
Diagramma della struttura dell'attrezzatura della macchina di V.Bending:
